东芝面向电压谐振电路推出新款分立IGBT，有助于降低功耗并简化设备设计

2020-02-10 09:23

近日东芝电子元件及存储装置株式会社（“东芝”）宣布推出“GT20N135SRA”，这是一款用于桌面电磁炉、电饭煲、微波炉等家用电器电压谐振电路的1350V分立IGBT。该产品于即日起开始出货。

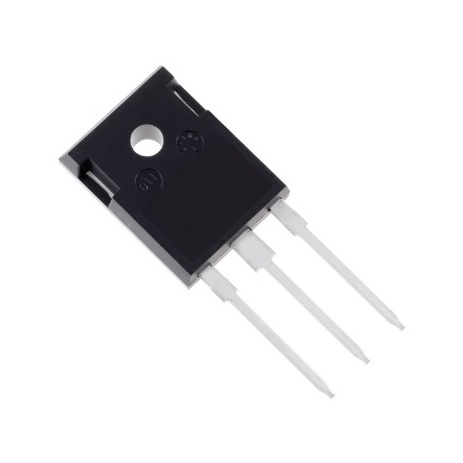

GT20N135SRA产品图

GT20N135SRA的集电极-发射极的饱和电压^[1]为1.75V，二极管正向电压^[2]为1.8V，分别比东芝当前产品^[3]低10%和21%。IGBT和二极管都针对高温（TC=100℃）条件下的导通损耗特性进行了改进，而且新款IGBT还有助于降低设备功耗。该产品的结壳热阻为0.48℃/W（最大值），比当前产品^[3]低26%，有助于简化热设计。

新款IGBT在设备开机时能抑制通过谐振电容的短路电流。其电路电流^[4]峰值为129A，比当前产品^[3]低31%。由于其安全工作范围扩大，相对于当前产品^[3]而言，设备设计也有所简化。

应用:

• 使用电压谐振电路的家用电器（如桌面电磁炉、电饭煲和微波炉等）。

特性:

• 低导通损耗：

VCE(sat)=1.6V（典型值）（@IC=20A、VGE=15V、Ta=25℃）

VF=1.75V（典型值）（@IF=20A、VGE=0V、Ta=25℃）

• 低结壳热阻：Rth(j-C)=0.48℃/W（最大值）

• 在设备开机时能抑制通过谐振电容的短路电流

• 较大的安全工作范围

主要规格:

（除非另有说明，@T_a=25℃）

器件型号		GT20N135SRA
封装		TO-247
绝对最大额定值	集电极-发射极电压 VCES （V）	1350
	集电极电流（DC） IＣ @TC=25℃ （A）	40
	集电极电流（DC） IＣ @TC=100℃ （A）	20
	结温 Tj （℃）	175
集电极-发射极饱和电压 VCE(sat) 典型值 @IC=20A、 VGE=15V （V）		1.60
二极管正向电压 VF 典型值 @IF=20A、 VGE=0V （V）		1.75
切换时间（下降时间） tf 典型值 @电阻负载（μs）		0.25
结壳热阻 Rth(j-C) 最大值（℃/W）		0.48
